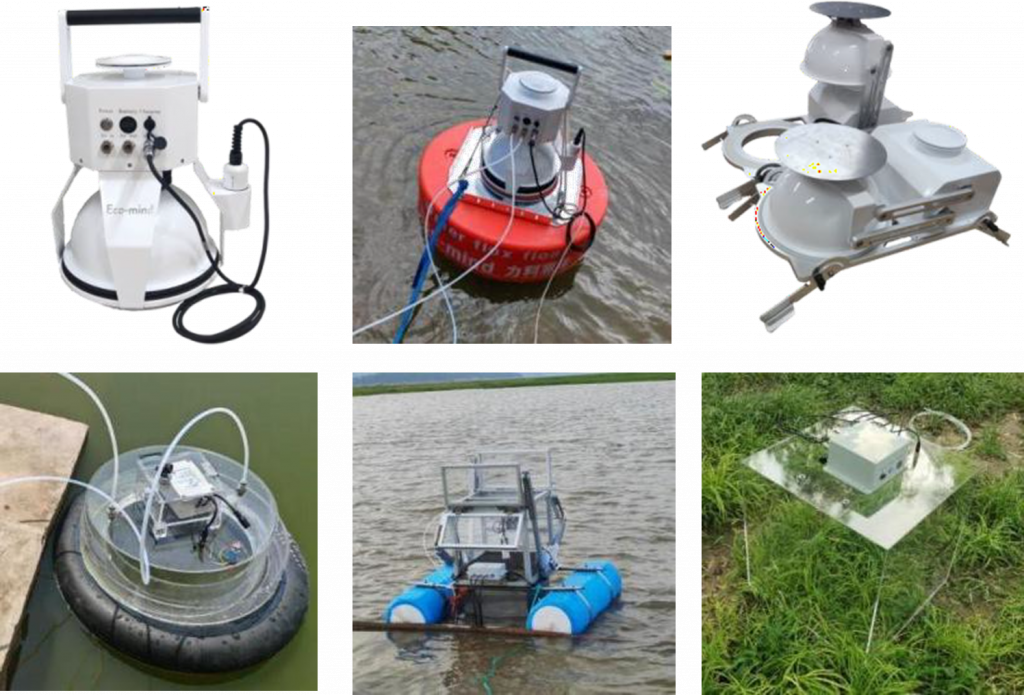

Портативная система измерения потоков CO2/CH4 LK-2100 использует технологию перестраиваемой диодно-лазерной спектроскопии поглощения (TDLAS). Благодаря использованию характеристик перестраиваемых полупроводниковых лазеров для обнаружения характерных газов и их ближнеинфракрасных «отпечатков пальцев» абсорбционных линий, система обеспечивает высокочувствительный, высокоразрешающий, быстродействующий и бесконтактный мониторинг. Система работает в паре с портативной камерой SFC-20 для измерения потоков CO2/CH4 в почве in-situ. Кроме того, в зависимости от сценария измерения, система может быть подключена к статической камере SNC-50 для измерения фотосинтеза сообщества или чистого экосистемного обмена (NEE), а также к плавающей камере для измерения дыхания WSF-20, предназначенной для измерения на поверхности воды.
Основные характеристики
-
Перестраиваемая диодно-лазерная спектроскопия поглощения (TDLAS) для высокоразрешающих и высокочувствительных измерений.
-
Работа без калибровки, исключающая необходимость периодической калибровки со стандартными газами.
-
Система не подвержена перекрестному влиянию фоновых газов.
-
Низкое энергопотребление: литий-ионный аккумулятор обеспечивает до 8 часов работы.
-
Высокая расширяемость, позволяющая добавлять различные датчики (например, GPS, датчик фотосинтетически активного излучения).
-
Высокая функциональность с мощными возможностями обработки данных и онлайн-анализом в режиме реального времени.
-
Высокая степень пользовательской настройки
Технические характеристики
|
Параметры измерения |
CO2/CH4/H2O |
|
Диапазон измерения |
CH4: 0–100 ppm; CO2: 0–10000 ppm; H2O: 0–5% |
|
Точность измерения |
(при типичных рабочих концентрациях, среднее значение за 5 минут, 1σ) CO2: 0,1 ppm; CH4: 0,01 ppm; H2O: 10 ppm |
|
Время отклика (T90) |
<30 с |
|
Выход |
RS485 |
|
Калибровка |
Заводская калибровка, плановая повторная калибровка не требуется. |
|
Входное напряжение |
12 В пост. тока / 240 В пост. тока |
|
Рабочий ток |
260 мА |
|
Условия эксплуатации |
–20...50 °C, < 95% относительной влажности. |
|
Управляющее программное обеспечение |
· Интерфейс на китайском языке для расчета концентрации газа и потока в режиме реального времени. · Отображает в режиме реального времени концентрацию газа, температуру почвы, влажность, электропроводность, давление и температуру в камере. · Имеет карту углеродного следа, отображающую данные о потоке углерода в режиме реального времени для точек отбора проб на карте GPS. · Позволяет индивидуально настраивать параметры измерения для каждого канала, включая: o Площадь измерения o Высота измерения o Время достижения равновесия в камере o Продолжительность измерения потока o Время продувки после измерения |
|
Система перерасчета потока |
· Выполняет вторичный анализ исходных данных о концентрации. · Способна удалять выбросы/дискретные значения или корректировать коэффициенты компенсации температуры/давления для перерасчета потока. · Поддерживает пакетную обработку данных. · Программное обеспечение защищено авторским правом. |
|
Интерфейс главного устройства анализатора |
Программный интерфейс управления на английском языке |
|
Автоматическая камера для измерения потока в почве SFC-20 (стандартная, опциональная) |
|
|
Тип камеры |
Темная камера (нержавеющая сталь) |
|
Габаритные размеры |
34×29×40 см (Д×Ш×В) |
|
Вес |
Около 7,5 кг |
|
Режим работы |
Автоматическое открытие/закрытие |
|
Связь |
WI-FI |
|
Параметры электропитания |
12 В, встроенный перезаряжаемый литиевый аккумулятор 5600 мАч |
|
Метод измерения |
Проточное измерение |
|
Внешние датчики |
Температура воздуха, влажность, давление; трехпараметрический датчик почвы (температура, влажность, электропроводность) |
|
Площадь/объем измерения |
314 см2/2093 см3 |
|
Модуль позиционирования |
BeiDou/GPS, двухрежимный |
|
Условия эксплуатации |
Температура: –20...45 °C; влажность: <99% относительной влажности (без конденсации) |
Стандартная комплектация
-
Основной блок анализатора: 1 комплект
-
Портативный планшетный компьютер: 1 шт.
-
Портативная дыхательная камера (оснащенная датчиками температуры, влажности и солености почвы): 1 комплект
Дополнительная камера
Производитель: Eco-mind, Китай
