Система динамического мониторинга роста корней LK-1580 MultiRhzio Composite эффективно сочетает в себе технологии визуализации и сканирования, в полной мере используя преимущества обеих. Благодаря встроенному управляющему программному обеспечению пользователи могут гибко переключаться между режимами визуализации и сканирования в трубках миниризотрона, что позволяет быстро получать локальные изображения высокого разрешения и эффективно генерировать общие изображения большой площади. Кроме того, система интегрирует 5 спектральных диапазонов и поддерживает бесступенчатую регулировку цвета и яркости, что позволяет легко отличать корни от фона почвы и адаптировать прибор к различным исследовательским задачам.
Еще одна проблема в исследованиях корней — обработка изображений корней: традиционное программное обеспечение для анализа корней требует ручной трассировки изображений корней для сбора данных, что является трудоемким процессом и занимает много времени. Система LK-1580 оснащена интеллектуальным программным обеспечением для анализа корней iRoot, основанным на машинном обучении и моделировании нейронных сетей. Оно может выполнять пакетную и автоматическую идентификацию изображений корней, точно определяя сложную структуру корней. Кроме того, он позволяет точно измерить множество морфологических параметров, таких как длина, диаметр, объем и площадь поверхности корней, предоставляя подробные данные, которые помогают исследователям глубже понять процессы роста и развития корней.
Эта система не только предлагает комплексное и надежное решение для исследования корней, но и значительно повышает эффективность исследований, связанных с корнями.
Основные характеристики
Система сочетает в себе преимущества высокого разрешения, обеспечиваемого технологией получения изображений, и охвата больших площадей, обеспечиваемого технологией сканирования. Пользователи могут гибко переключаться между режимами получения изображений и сканирования в трубках миниризотрона, что позволяет как получать локальные изображения высокого разрешения, так и генерировать общие изображения больших площадей.
- Интеллектуальное программное обеспечение для анализа корней iRoot
-
Основанное на машинном обучении и моделировании с использованием нейронных сетей, программное обеспечение может автоматически идентифицировать изображения корней в пакетном режиме и повышать эффективность исследований.
-
Визуализирует и отображает различные параметры корней, такие как карты вероятности, бинарные карты, карты распределения кончиков корней и т. д., предоставляя подробную информацию.
-
Анализ в один клик общей длины корней, среднего диаметра, общей площади проекции, площади поверхности, общего объема и общего количества кончиков корней, а также длины, площади поверхности и площади проекции каждого сорта с разным диаметром, среднего диаметра, объема и других параметров.

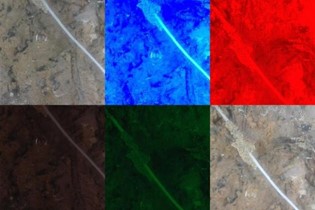

- Мультиспектральная система визуализации
- Используя настраиваемые многоспектральные диапазоны (красный, зеленый, синий, белый свет, ультрафиолет, флуоресценция и т. д.), система эффективно различает живые и отмершие корни и обеспечивает точное определение состояния корневой системы.
-
Система повышает четкость и контрастность изображения, выявляя тонкие структурные изменения, незаметные при использовании отдельных источников света.
-
-
В ультрафиолетовом и флуоресцентном режимах она позволяет наблюдать физиологические характеристики корней, такие как фитосанитарное состояние, пораженные участки и изменения жизнеспособности.

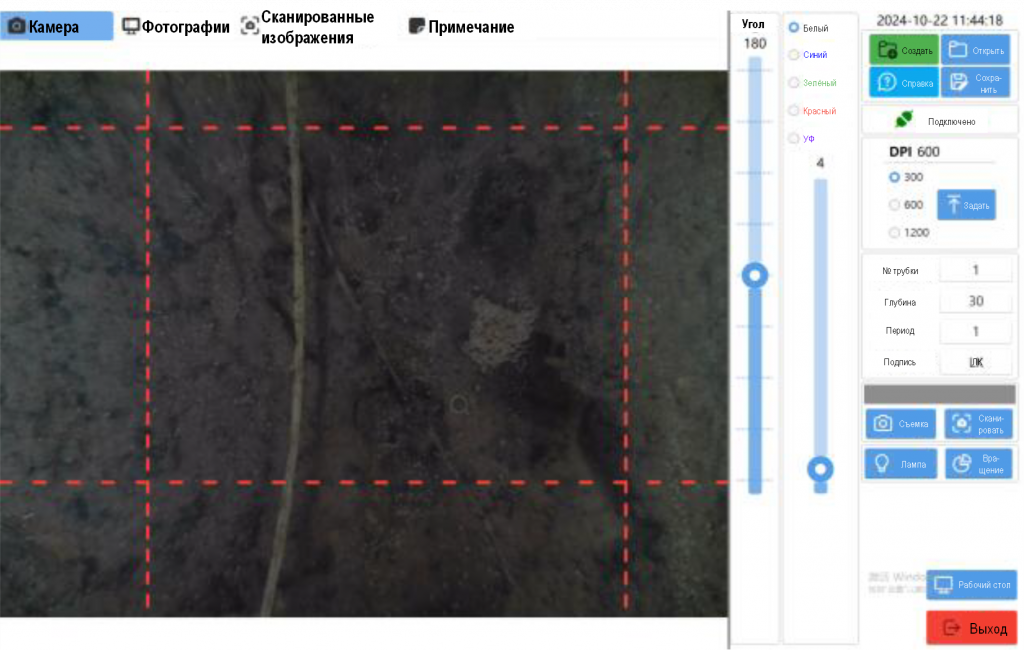

- Интегрированное управляющее программное обеспечение
- Плавная регулировка яркости источника света для оптимального освещения.
-
Автоматическое всестороннее сканирование в формате 360° одним нажатием кнопки для упрощенного управления.
-
Регулируемые углы съемки для точного позиционирования.
-
Предварительный просмотр и калибровка в режиме реального времени (что видишь, то и получаешь, WYSIWYG) для интуитивно понятного выравнивания.
-
Автоматическое извлечение архивных изображений для обеспечения бесшовного хронологического сравнения.

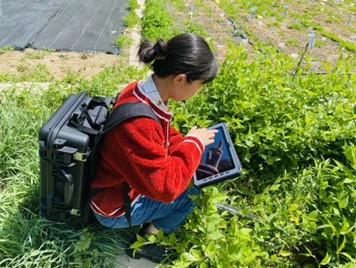

- Легкий и портативный дизайн
- Модуль визуализации весит всего 1,8 кг, поэтому являются компактным и удобным для переноски.
-
Поставляется с двойными плечевыми ремнями для удобной транспортировки в полевых условиях.
-
Встроенный перезаряжаемый аккумулятор для длительных измерений на месте.
-
Оснащен прочным (пыле-, водо- и ударопрочным) планшетом для бесперебойной работы — отдельные пользователи могут выполнять полевые работу самостоятельно

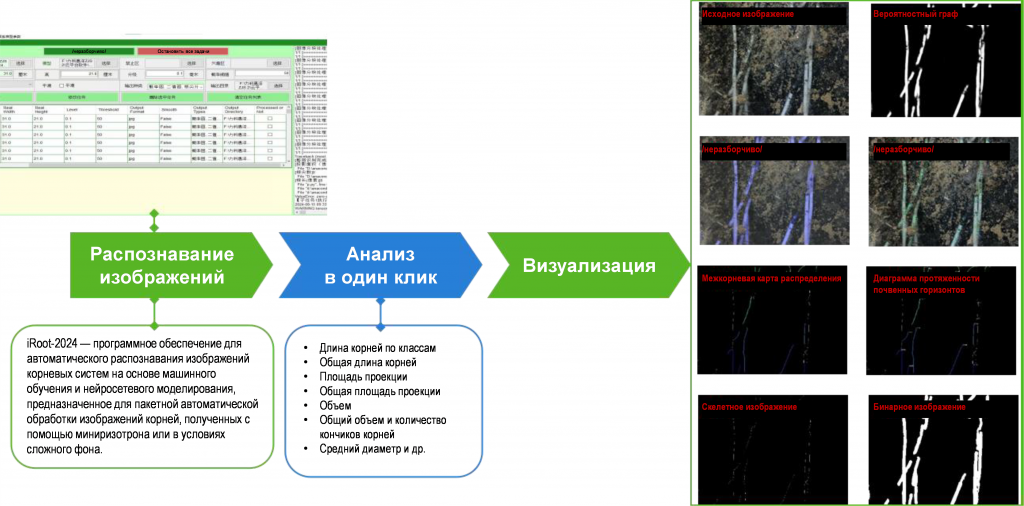

- Программное обеспечение для интеллектуального анализа — iRoot
Технические характеристики
|
|
Сканирование |
Визуализация |
|
Размер визуализации |
230*219,8 мм |
20*18,3 мм |
|
Скорость визуализации |
≤20 с |
<1 с |
|
Разрешение |
100, 300, 600, 1200 точек/дюйм |
≥4800 точек/дюйм |
|
Прочие параметры |
Бесщеточный двигатель, регулируемый угол, автоматический сброс. |
Источник света: Красный (620–625 нм), зеленый (521–524 нм), синий (467–470), белый (6000–7000 K), УФ (395 нм); плавная регулировка 5 цветовых вариантов и яркости; выходная мощность: 2 Вт. |
|
Режим визуализации |
Комбинированный двухрежимный мониторинг «визуализация + сканирование»; всесторонняя визуализация в формате 360°; встроенная коррекция криволинейных поверхностей и функции автоматической обрезки/сшивания изображений в программном обеспечении. |
|
|
Присвоение имен изображениям: |
Соответствует правилам присвоения имен ICAP; включает мета-данные, такие как имя файла - идентификатор трубки миниризотрона - положение - дата - время - цикл роста - оператор - угол. |
|
|
Блок управления |
Система на базе Windows, водонепроницаемый и ударопрочный. Оснащен съемным литиевым аккумулятором емкостью 10 000 мАч; обеспечивает непрерывную работу в течение ≥6 часов. |
|
|
Управляющее программное обеспечение |
Сочетает возможности визуализации и сканирования с предварительным просмотром в режиме реального времени и автоматической калибровкой криволинейных поверхностей. Управляет автоматическим вращением и разрешением сканирующего модуля, позволяет свободно регулировать угол наклона модуля визуализации, тип источника света и яркость, соответствует правилам присвоения имен ICAP и совместимо с основным программным обеспечением для анализа корней. |
|
|
Программное обеспечение для анализа |
iRoot-2024 использует семантическую сегментацию изображений и алгоритм сверхточной нейронной сети U-net (CNN) для идентификации изображений корней по данным сканирования миниризотрона. Автоматически генерирует визуальные представления процесса (карты вероятности, бинарные изображения, карты градиентов, карты распределения кончиков корней, карты длины горизонтов, карты скелета) и выдает количественные результаты: общая длина корней, общая проекционная площадь, общая площадь поверхности, средний диаметр, общий объем, общее количество кончиков корней и параметры диаметра-градиента. |
|
|
Соединительный кабель |
Кабель USB |
|
|
Модуль источника питания |
Входное напряжение 24 В + универсальное зарядное устройство; включает встроенный комплект перезаряжаемых литиевых батарей. Поддерживает до 7 часов непрерывной работы в полевых условиях. |
|
|
Линейка позиционирования |
Алюминиевая, длиной около 1,2 м, с двухрежимными позиционирующими отверстиями, стандартное расстояние около 20 мм/200 мм; можно подключить до 3 линеек позиционирования. |
|
|
Угловое позиционирование |
Автоматическое вращение изображения обеспечивает точное и быстрое круговое позиционирование. |
|
|
Вес |
Модуль визуализации: ~1,4 кг; общий вес системы: ~10 кг. |
|
|
Размеры модуля визуализации |
60×389,5 мм (Д×В) |
|
|
Технические характеристики миниризотрона |
Внешний диаметр: 70 мм, внутренний диаметр: 64 мм, толщина стенки: 3 мм, длина: 100 см (настраиваемая). |
|
|
Материал трубки миниризотрона |
Импортный ПММА (полиметилметакрилат). Пропускание: >92% (видимый диапазон света, поглощение <0,05% при толщине 3 мм); Показатель преломления: ~1,491; Предел прочности на растяжение: >110 МПа (–40 °C) / 72 МПа (30 °C). |
|
|
Условия эксплуатации |
Температура: 0...50 °C; относительная влажность: 0–100% RH (без конденсации). |
|
|
Инструмент для установки |
Диаметр бурения: ~7 см, глубина бурения: ≥100 см (настраиваемая). |
|
Стандартная комплектация
-
1 × Основной блок системы динамического мониторинга роста корней LK-1580 MultiRhizo Composite
-
1 × Зарядное устройство для основного блока
-
1 × Набор выдвижных линеек позиционирования
-
1 × Угловой позиционер
-
1 × Программное обеспечение для управления прибором
-
1 × Портативный кейс для переноски
-
1 × Программное обеспечение для анализа изображений корней iRoot
-
10 × Профессиональных трубок миниризотрона
-
1 × Набор инструментов для установки трубок миниризотрона
-
1 × Фильтр
-
1 × Комплект кабелей питания/передачи данных
-
1 × Руководство по эксплуатации
Производитель: Eco-mind, China
